Area de Repetidores del Alto del Pino

Operativo ED5ZAB D-STAR URE Valencia Y Conectado a la red D-STAR En REF075 B (D-STAR-SPAIN)

http://dstar.xreflector.es/

La caseta y área de repetidores de URE Valencia está situada en el Alto del Pino (locator IM99TQ y altura 716 metros), monte de utilidad pública nº 105 correspondiente al término municipal de Serra en la provincia de Valencia, en medio de la sierra de La Calderona. Se construyó en 1977 bajo la responsabilidad de URE y era una concesión por 31 años, de acuerdo con el expediente nº 643 de ocupación de monte público de ICONA. Desde el 14 de marzo de 2014 disponemos de nueva autorización de ocupación por 30 años, según resolución del expediente de ocupación OCM V-002/2013.

La caseta es una construcción de base cruciforme diseñada por el arquitecto y radioaficionado D. Mariano Soria Giner, EA5MS. Dispone de tres áreas internas para la ubicación de los equipos de repetidores. El área se encuentra vallada y tiene una superficie de unos 104 metros cuadrados. La torre es autosoportada, sin vientos, de unos 15 metros de altura (de las de baja tensión).

Si quieres ver un video de cuando se instaló la torre actual, pincha en el siguiente enlace.

https://mega.nz/file/I5o3iSgY#k6D9sSE2qihi_jgbUr-ZEHEePXK3vBjeJiXZnqClqks

La autorización para la instalación del primer repetidor, R1, llegó el 12 de febrero de 1990 y se le asignó el indicativo EA5A. Actualmente hay 4 repetidores;

 INDICATIVORX (MHz)TX (MHz)TONOTECNOLOGIAECHOLINK
R1ED5YAP145,025145,62588,5ANALOGICOSI (ED5YAP-R)
U101ED5YAJ431,825439,42588,5ANALOGICO
 ED5ZAB430,600438,200 DSTAR: REF075B
 ED5ZAB144,800144,800 APRSNO
 ED5ZAB430.825438.425 DMRNO

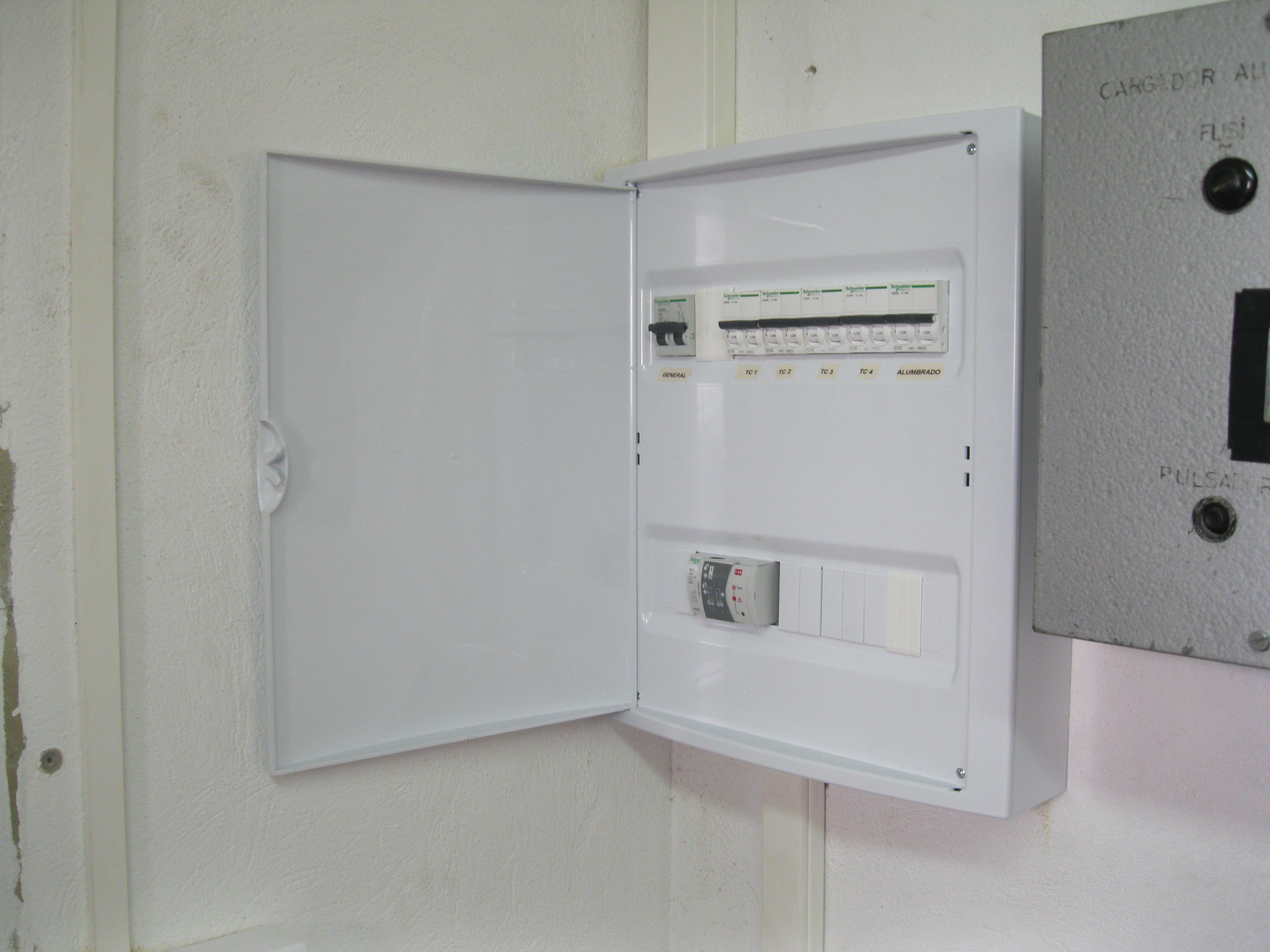

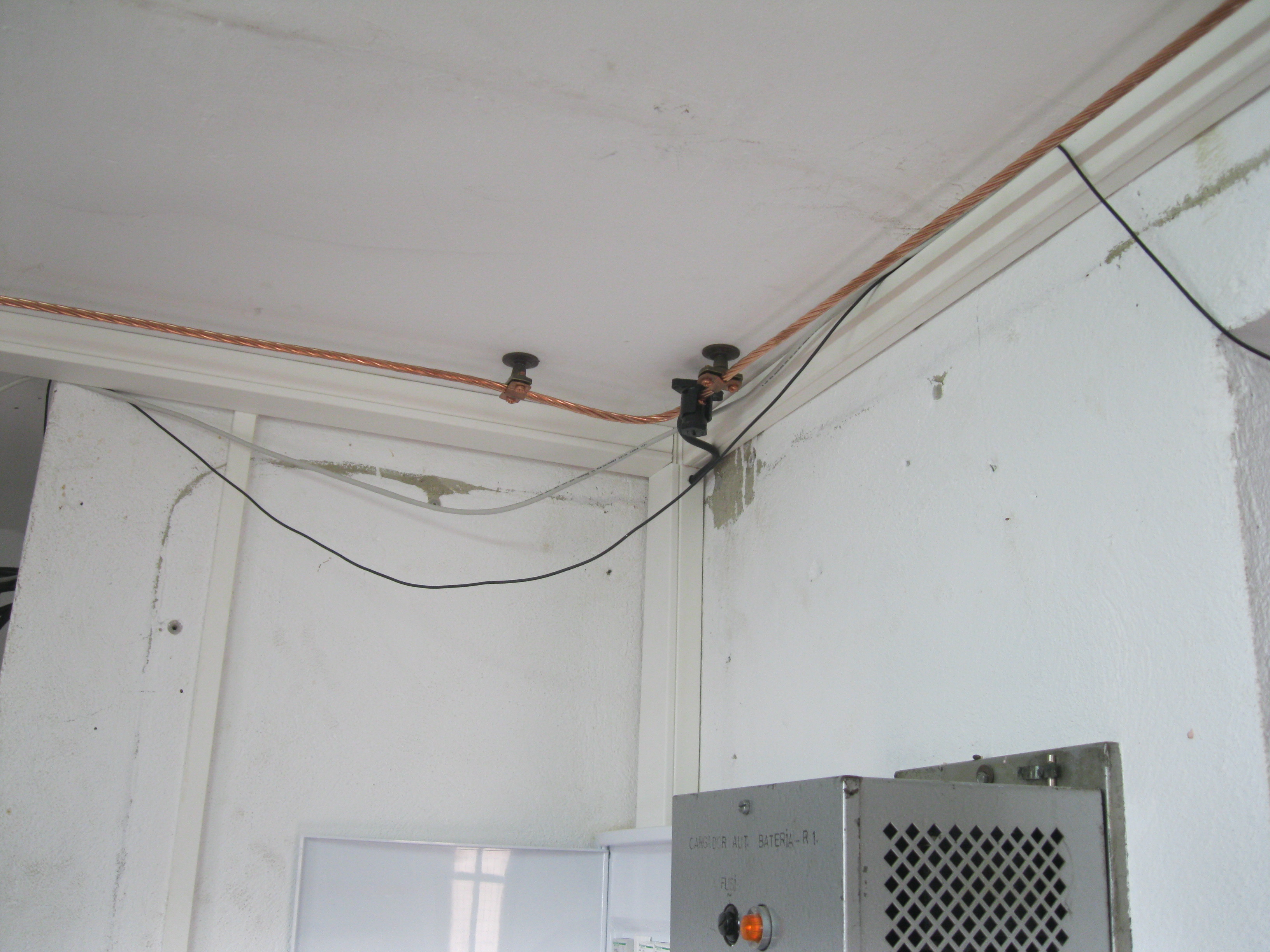

Tenemos Luz a 220v, gracias a que esta conectada al transformador de la zona, por ello dispone de su propio contador, en el año 2013, nos han cambiado la acometida hasta la caseta y en el año 2014, hemos adecuado la instalación interior, colocando un nuevo cuadro eléctrico, independizando los enchufes de cada zona y el alumbrado del espacio, también se ha equipado, con un seccionador automático rearmable y se ha colocado un anillo de tierra interior, como se aprecia en las fotos inferiores.

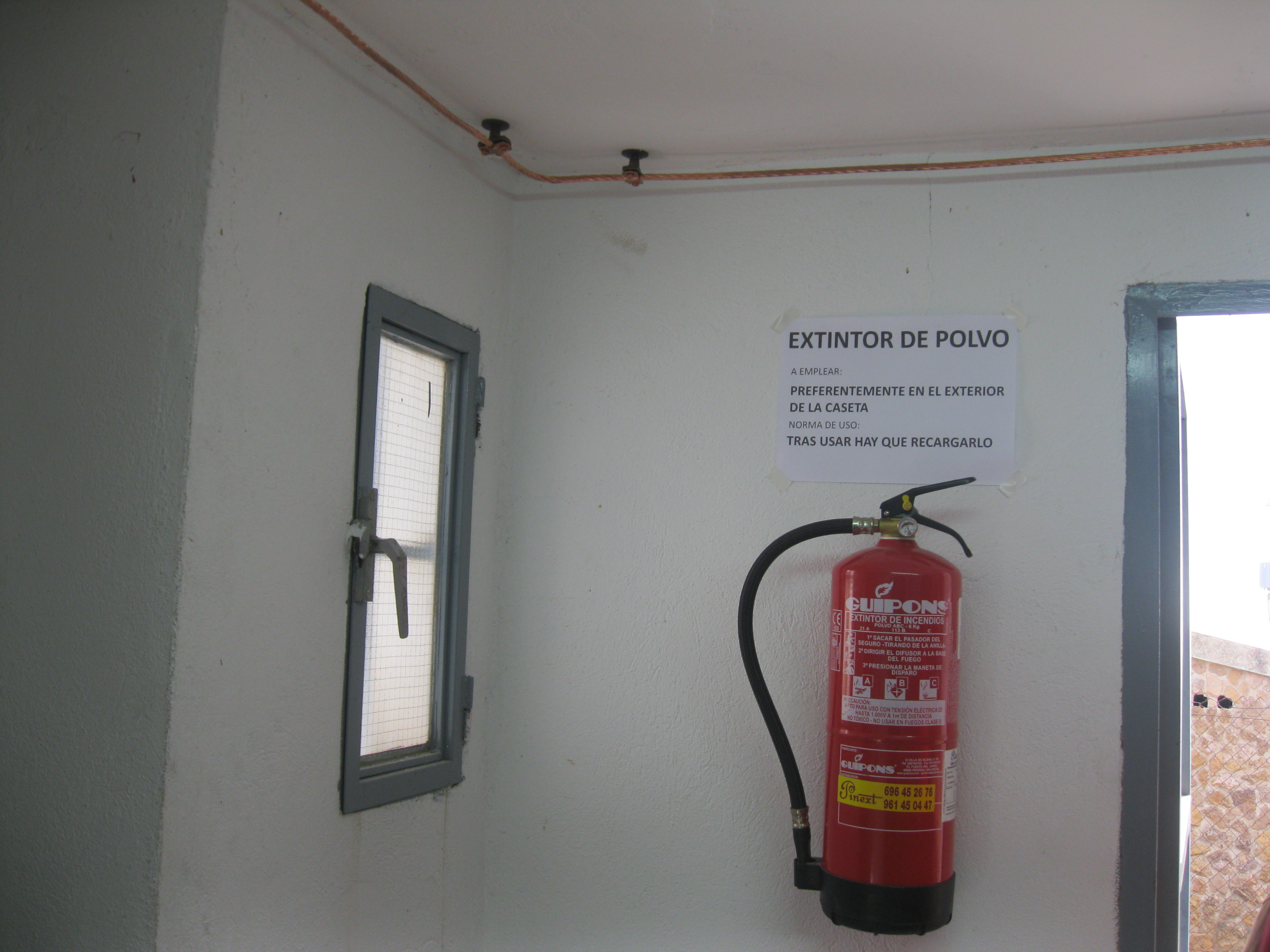

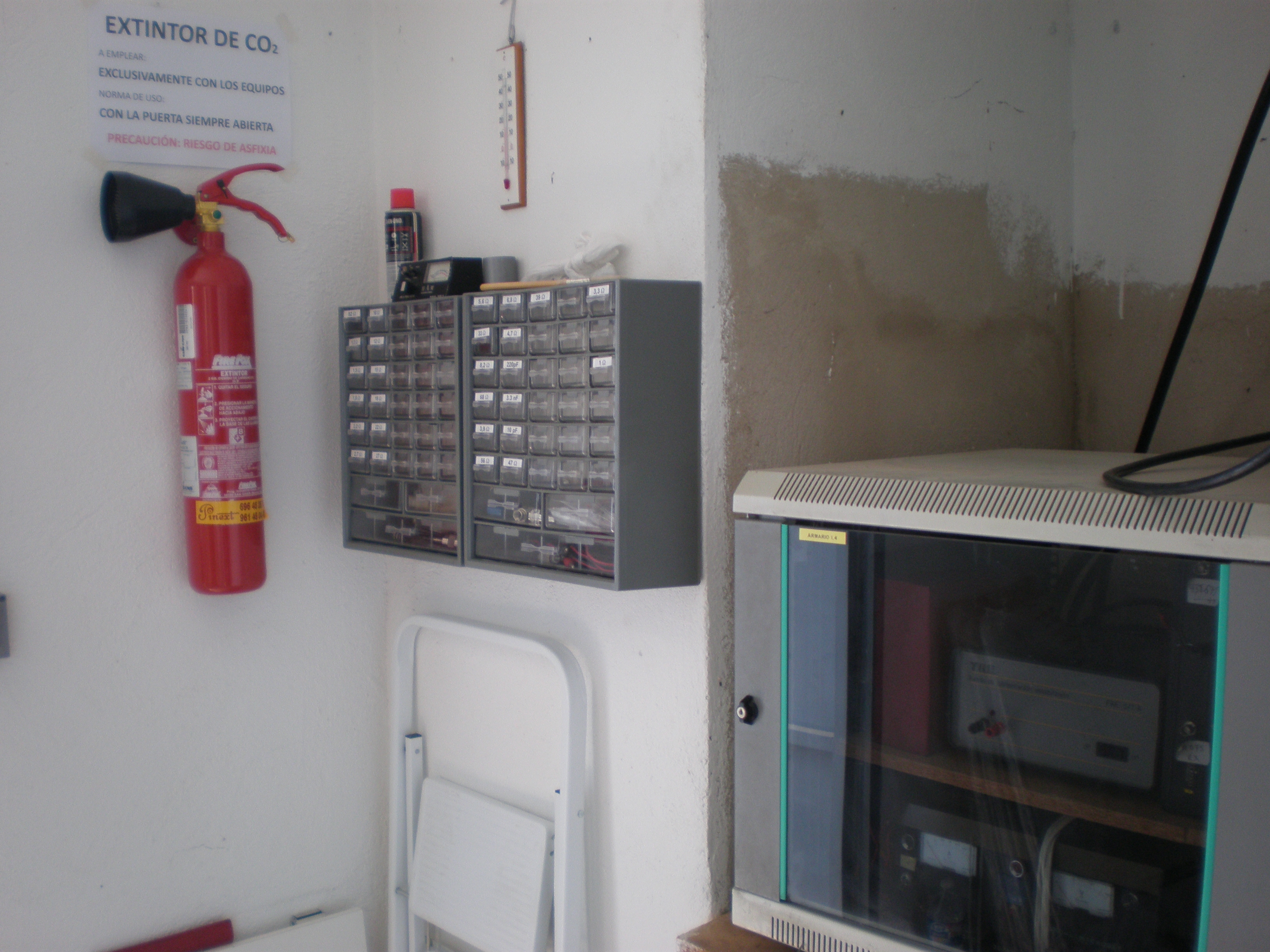

También en el año 2013, se equipo la instalación con extintores de CO2 para el interior y de polvo para el exterior al mismo tiempo se adecuo la zona taller con una mesa abatible y unos casilleros para componentes y unas nuevas sillas plegables.

Esta situada a pocos kilómetros de la población de Serra, muy cerca del conocido mirador del Garbí.

Vistas hacía el este a la zona del Puerto de Sagunto.

Vistas hacía el sur, la ciudad de Valencia y su area metropolitana.VolverAsociación
