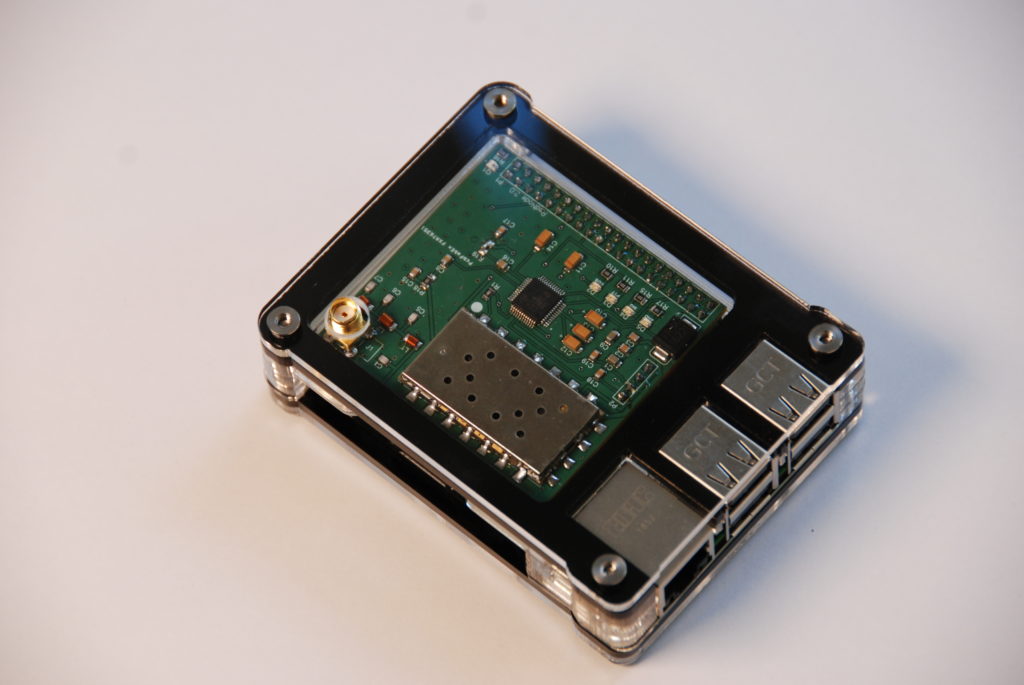

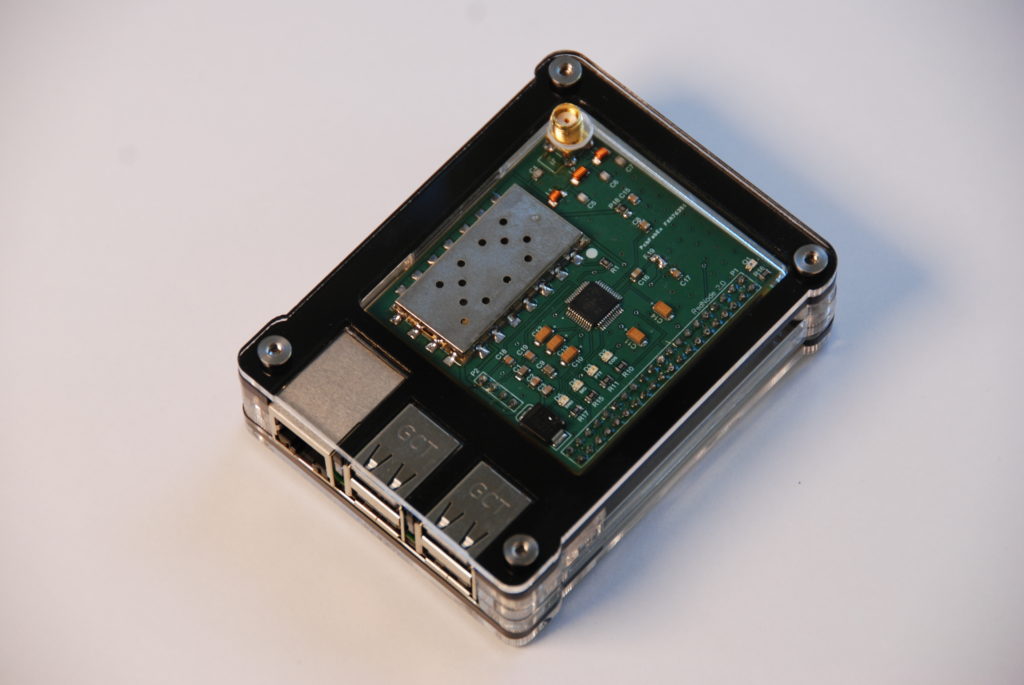

ClearNode AllStar & Echolink Node

ClearNode es un nodo AllStar & Echolink preconfigurado basado en Raspberry Pi con un transceptor de radio UHF de baja potencia integrado.

ClearNode incluye una aplicación móvil complementaria para iPhone y Android para configurar y controlar su nodo, desde cualquier lugar donde tenga una conexión a Internet.

También puede controlar sus conexiones de nodo utilizando los comandos DTMF estándar de su radio portátil.

$ 295.00 + $ 8.00 envío de USPS

ClearNode NO está disponible fuera de los Estados Unidos.

La aplicación móvil ClearNode le permite:

  • Configure sus credenciales y configuraciones de AllStar y Echolink
  • Configure sus credenciales de ClearNode WiFi sin usar SSH y Terminal
  • Conecte y desconecte su ClearNode de nodos y concentradores remotos
  • Mantenga y edite un catálogo de los nodos a los que se conecta regularmente
  • Controle la radio integrada: frecuencia Tx / Rx, códigos CTCSS, silenciador, volumen …
  • Apague o reinicie su ClearNode
  • Reproduzca una transmisión retrasada (~ 20 segundos) del tráfico de audio en su ClearNode
  • Actualice las revisiones de software que se ejecutan en su ClearNode
  • Encuentre la dirección IP actual de su ClearNode
  • Controle múltiples AllStar y Echolink ClearNodes

Qué hay en la caja:

  • 1 x ClearNode con radio UHF integrada y mini antena
  • 1 x fuente de alimentación US 110V – 5V.
  • 1 x antena Stubby UHF SMA

Transceptor de radio de mano NO incluido.

Debe tener una señal de llamada de radioaficionado estadounidense válida y actual para comprar un nodo claro. Actualmente solo se envía a direcciones de EE. UU.

Preguntas: envíenos un correo electrónico a gerry.filby@node-ventures.com

https://www.node-ventures.com/wp-content/uploads/2019/08/DSC_0454.jpg

***************Que Es AllStarLink*************

AllStarLink es una red de repetidores de radioaficionados, estaciones base remotas y puntos de acceso accesibles entre sí a través del Protocolo de voz sobre Internet. AllStarLink se ejecuta en una computadora dedicada (incluida la Rasperry Pi) que aloja en su hogar, sitio de radio o centro de computadoras. Se basa en el código abierto Asterisk PBX que ejecuta nuestra aplicación app_rpt. App_rpt convierte a Asterisk en un potente sistema capaz de controlar una o más radios. Proporciona la vinculación de estos «nodos» de radio a otros sistemas de construcción similar en cualquier parte del mundo a través de VoIP.

El uso principal de AllStarLink es como un nodo de computadora dedicado conectado a su repetidor o radio. Se admiten conexiones de Echolink, otros clientes de VoIP y llamadas telefónicas. También tenemos un Applet Java que se puede usar en computadoras más antiguas para acceder a los nodos AllStarLink.

AllStarLink tiene 18.135 usuarios y 14.021 nodos.

Como puede imaginar, la implementación de este sistema y su mantenimiento mensual es muy costoso. Cualquier ayuda monetaria que pueda y desee dar será muy apreciada. Se proporciona un botón de donación de PayPal si lo desea. Muchas gracias. Allstarlink Inc. es una organización sin fines de lucro 501 (c) (3).  Noticias de ASLEl servidor de la lista de correo electrónico se ha movido

La lista de correo electrónico de app_rpt-users se ha movido a community.allstarlink.org . Todos los archivos e ID de usuario se han copiado a la comunidad. Por favor, vea esta publicación y esta publicación para más detalles.


Convocatoria de voluntarios

Bryan Fields, W9CR ha renunciado a AllStarLink. En ausencia de Byran, buscamos activamente voluntarios que amen a AllStar y tengan habilidades que incluyan programación en C, SQL y diseño web. Tenemos muchas otras formas en que las personas pueden ayudar. Comuníquese con kuggie en kuggie dot com para informarnos si desea ayudar de alguna manera.

Gracias,

La Junta Directiva de AllStarLink,
Kevin Custer W3KKC
Pete Elke WI6H
Todd Lesser KM6RPT
Tim Sawyer WD6AWP
Dave Shaw WB6WTM

Únase a la discusión en community.allstarlink.org


Notificación importante de derechos de autor

AllStarLink, Inc., la extensión de la visión de Jim Dixon para AllStar, ha obtenido todos los derechos, incluidos los derechos de autor, sobre app_rpt y el material asociado. En el espíritu del Código Abierto, alentamos las contribuciones de código al proyecto. Gracias por su continuo apoyo para mantener viva la visión de AllStar.La Junta Directiva de AllStarLink,
Kevin Custer W3KKC
Pete Elke WI6H
Todd Lesser KM6RPT
Tim Sawyer WD6AWP
Dave Shaw WB6WTM

Publicado en community.allstarlink.org


El equipo de AllStarLink anuncia nuestro nuevo foro en línea de la comunidad. Nuestra nueva comunidad es fácil de usar, pero tiene muchas características. Por favor lea todo sobre .


También hemos anunciado un nuevo plan para números de nodos. Es algo así como SSID para AllStar. Lo llamamos Extensiones de número de nodo, NNX. Puede seguir este enlace para leer todo al respecto. Características de ASL

  •  Controlador repetidor de funciones completas
  •  VoIP Full Duplex Vinculación con excelente audio
  •  Estación base remota ágil de frecuencia
  •  Estación Simplex (semidúplex)
  •  Echolink
  •  APRS
  •  Autopatch
  •  Basado en Asterisk: la PBX de código abierto
  •  Informes de estado en tiempo real

 Descargas de ASL

DIAL Box

ASL se utiliza en un sistema informático «convencional» (uno con un disco duro, SSD o tarjeta Flash) e implica una instalación completa de Debian GNU / Linux. La versión x86 es compatible con placas base y hardware modernos, a diferencia de sus predecesores (ACID, etc.), y ahora hay soporte para Raspberry Pi 2 y 3 (próximamente otras plataformas ARM).

Distribución AllStarLink (ASL) para sistemas x86 / AMD y Raspberry Pi

Hotspot Offset Calibration

La mayoría de los tableros que he estado recibiendo últimamente han requerido ajustar el desplazamiento para funcionar correctamente en DMR. Muchos tableros se envían con una pegatina en la parte inferior con el desplazamiento requerido. Estos suelen ser bastante cercanos. Sin embargo, hay una manera de hacer esto más exacto y específico para su radio.

MMDVMcal

Afortunadamente, hay una utilidad integrada en Pi Star que le permite ajustar su desplazamiento. Todo lo que requiere es lápiz y papel, una calculadora y un poco de tiempo.
El primer paso es obtener acceso ssh a su Pi. La forma más fácil de hacerlo es ir a «Configuración», luego hacer clic en «Experto» y luego en «Acceso SSH» e iniciar sesión con pi-star y su contraseña.
Luego configure su radio en modo VFO Digital a 433.000mHz TS1 TG9
Luego regrese a SSH y escriba «sudo pistar-mmdvmcal», esto iniciará el programa de calibración. Escriba «m», esto establece un tono de prueba de 1031 Hz. Luego presione la «barra espaciadora» para comenzar a transmitir. Debería escuchar el tono de prueba en su radio en este punto. Luego presione la tecla «f» varias veces hasta que la radio se quede en silencio. Después de eso, presione la tecla «F» varias veces hasta que vuelva el tono. Escriba la frecuencia con la que vuelve el tono. Ahora tienes que ir por el camino opuesto. Presione «F» hasta que se detenga el tono seguido de «f» y anote la frecuencia donde el tono vuelve a aparecer. Luego reste la frecuencia más baja de la frecuencia más alta de las dos que acaba de escribir. Divide ese número entre 2 y suma el resultado a la frecuencia más baja.  Para resumir

  • sudo pistar-mmdvmcal
  • metro
  • barra espaciadora
  • f (varias veces hasta que pierdas el tono)
  • F (varias veces hasta que vuelva el tono)
  • F (varias veces hasta que pierdas el tono)
  • f (varias veces hasta que vuelva el tono)
  • restar frecuencia más baja de frecuencia más alta
  • dividir ese número por 2
  • agregue el resultado a una frecuencia más baja
  • encontrar diferencia entre resultado y 433mHz

Una vez que tenga su desplazamiento, debe configurarlo en Pi Star.

Tendrá que ir a su panel de control de pi-star, luego «Configurar» y «Experto» Ahora haga clic en «MMDVMHost» Desplácese hacia abajo hasta «Módem» e ingrese su desplazamiento en RXOffset y TXOffset. No olvides hacer clic en «Aplicar cambios»

¿Sigue teniendo problemas para hablar con su punto de acceso?

El método anterior generalmente lo acercará lo suficiente, pero si no es así, existe un método para ajustar su punto de acceso para obtener un BER mínimo.
Primero, configure su radio en 433.000mHz Talk Group 1 y Color Code 1.
Luego, use el mismo comando en SSH para iniciar mmdvmcal «sudo pistar-mmdvmcal» y luego presione «b» para iniciar el programa de ajuste BER. Mientras presiona el PTT en su radio, presione la tecla «f» o la tecla «F» para ajustar la frecuencia hasta obtener la BER más pequeña que pueda lograr. Sin embargo, lejos de la frecuencia de inicio de 433mHz, es lo que debe configurar su RXOffset.
Consejo: Estas son las instrucciones para DMR. Cuando inicia el programa mmdvmcal, muestra una lista de códigos para otras pruebas y otros modos que puede probar.

Nueva Red De Reflectores NXDN Y Tutorial Para Conectar..

Tal Como Se Anuncio Hace Unos Dias Un Grupo De Radioaficionados Europeos En Cabeza Italia Y España Por EA8EE & EA7IYR Estan Creando Y Potenciando El Uso De La Red NXDN.. Algunos Equipos De Radioaficionado Estan Implementando Este Modo… Tal Como Comentabamos En Este Articulo:https://radio.xreflector.es/2020/01/07/nxdx-el-nuevo-protocolo-digital-para-los-radioaficionados-con-mucho-espacio-extra/

EL DASHBOARD General Esta Aqui:

www.nxdn.es

La Red Cuenta Con Los Siguientes Reflectores:

  • NXDN001 El Primer Reflector En El Mundo Y Creado Por Torsten DG1HT En 2016 Ahora En Nueva Version Con 100 Salas O TG Como YSC,FCS Y Los Nuevos Sistemas Del Equipo DMRPlus…El Dashboard Esta Aqui:http://nxd001.xreflector.net/nxd/

La Lista Oficial De Reflectores NXDN Esta Aqui:https://github.com/g4klx/NXDNClients/blob/master/NXDNGateway/NXDNHosts.txt

La Lista De Reflectores NXDN De Pi-Star Esta Aqui:http://www.pistar.uk/nxdn_reflectors.php Esta Lista Se Sincroniza Cada Unas Horas Por Lo Que Tendras Que Hacer Update En Tu Pi-Star Para Que Aparezcan Los Nuevos Reflectores …….

Para NXDN Se Necesita Una ID Especifica..

La Id Para NXDN Se Puede Pedir Aqui:https://www.radioid.net/register/nxdn#!

Tenemos Un Grupo De Telegram Para Soporte Aqui:https://t.me/joinchat/EsHcbRQVPgR-ic2FEMp5Mg

Como Conectar A NXDN Reflector:

  • Desde DMR A NXDN Con Pi-Star
  • Desde NXDN Con Equipo NXDN En Pi-Star:
  • Sistemas DV4 (DV4Mini,AMBE,DV4HOME)

RECUERDA!! Tenemos Un Grupo De Telegram Para Soporte Aqui:https://t.me/joinchat/EsHcbRQVPgR-ic2FEMp5Mg

Espero Disfruten Con Este Sistema

ATT. El Equipo NXDN España EA8EE & EA7IYR :www.nxdn.es

Pronto podremos instalar Endless OS en la Raspberry Pi

La Raspberry Pi es una placa simple muy famosa que no necesita presentación. Para lo que sí se necesita más información es sobre qué y cómo podemos hacer ciertas cosas, como instalarle un sistema operativo. Una de las mejores opciones por ser la oficial y la que mejor soporte ofrece es Raspbian, pero también podemos instalar otros sistemas como Android TV o Chromium OS. A la lista de sistemas soportados se añadirá pronto otro: un Endless OS que resulta interesante por ser muy diferente del resto de distribuciones Linux.

En el CES 2020, Endless Inc. demostró cómo se podía ejecutar su sistema operativo en una Raspberry Pi 4 con 4GB de RAM y su fundador, Matt Dalio, dijo que en las próximas semanas lanzarían una beta. Los 4GB de RAM podrían no ser necesarios para ejecutar Endless OS, puesto que se trata de una distribución ligera, pero, si queremos usarlo en una Raspberry Pi, probablemente tengamos que comprar una tarjeta de 32GB como mínimo. Esto no es algo que haya dicho Dalio, pero el sistema para escritorio pesa unos 26GB. Y es que “Endess” significa “interminable” y este sistema operativo incluye por defecto mucho software instalado. De hecho, se ha diseñado para que no necesitemos instalar más software.

Endless OS incluye todo el software que podamos necesitar

Endless OS (aquí una review completa) está instalado por defecto en el ordenador Hack para niños y la experiencia no es de las mejores para el que está acostumbrado a un Linux de escritorio. Es como un sistema operativo de tablet llevado a ordenadores, pero uno que está basado en Debian. Endless Inc. ha hecho algunos cambios a la interfaz del Hack, además de que ahora es totalmente gratis. También está más pulido que hace algunos años.

La versión de Endless OS para Raspberry Pi solo funcionará en una Raspberry Pi 4 B, pero aún queda por saber qué modelo (de RAM) será necesario. También han avanzado que incluirá aplicaciones específicas para Raspberry. Llegado el momento, publicarán los tutoriales necesarios para meter este peculiar sistema operativo basado en Debian en la famosa placa de la frambuesa.

¿El sistema operativo Endless es compatible con mi computadora?

Endless OS ha sido probado en diferentes computadoras portátiles y de escritorio obteniendo muy buenos resultados. Si tu equipo cumple con los requisitos clave enumerados a continuación, puedes esperar que Endless OS funcione bien. Sin embargo hay miles de computadoras disponibles, hechas por decenas de diferentes fabricantes, por lo que no se pueden probar todas las combinaciones. Apreciaremos tu ayuda al dejarnos saber sobre nuevos hardwares para habilitarlos con Endless.

Ten en cuenta que necesitarás Windows XP (o una versión de Windows más reciente) para descargar y utilizar el USB Creator de Endless.

Puedes utilizar Endless Installer para Windows para crear una Endless USB Stick que te permitirá probar o instalar el sistema operativo Endless en cualquier otro equipo que cumpla los requisitos que se indican a continuación. La Endless USB Stick utiliza los mismos controladores de dispositivo que el sistema operativo Endless, por lo que esta es una buena manera de probar una computadora antes de formatearla con el sistema operativo Endless. Considera que necesitarás Windows 7 uno más reciente para descargar y usar el instalador de Endless para Windows.

Requisitos de hardware clave para el sistema operativo Endless

Procesador: El sistema operativo Endless es compatible con los sistemas de PC de 64 bits con procesadores Intel o procesadores compatibles tales como: AMD y Via. El sistema operativo Endless no se ejecuta en equipos con procesadores de 32 bits. (La mayoría de las computadoras anteriores al 2007, e incluso algunos netbooks de bajo costo construidos después de esta fecha, tienen procesadores de 32 bits).

Memoria (RAM): Endless se desarrollará mejor si tienes 2 GB de memoria del sistema o más.

Procesadores ARM: La versión de Endless OS que está disponible para descarga, no se ejecuta en ningún procesador basado en ARM que se encuentre en dispositivos como Raspberry Pi o computadoras ODroid de una sola placa. En la actualidad, el único dispositivo ARM soportado es el Endless Mini, el cual viene con el sistema operativo Endless preinstalado.

Chromebooks: el hardware de Chromebook está diseñado para ejecutar sólo Google Chrome OS y no es compatible con el sistema operativo Endless.

Apple: El hardware de Apple está diseñado para ejecutar MacOS, y no es oficialmente compatible con el sistema operativo Endless. Dependiendo del modelo exacto de Mac, Endless OS podría funcionar, pero esto aún no ha sido probado. El doble arranque entre un sistema operativo Endless y MacOS no es posible en absoluto.

Memoria (RAM): Endless funcionará mejor si usted tiene por lo menos 2GB de memoria en su sistema.

Almacenamiento (HDD o SSD): El sistema operativo Endless requiere al menos 32 GB de espacio disponible en el disco para la versión completa. Si eliges usar la versión Light, 16 GB de memoria es suficiente, pero se recomienda tener más espacio para que puedas descargar e instalar nuevos programas y para añadir tus propios vídeos, fotos, música y documentos.

Tarjeta gráfica: La mayoría de los sistemas con gráficos integrados de Intel o AMD deberían funcionar bien. Otros sistemas con tarjetas gráficas más potentes (tal como laptops con un GPU integrado y una discreta GPU que pueda ser cambiado) pueden no funcionar bien o no funcionar en absoluto.

Pantallas de alta DPI: El sistema operativo Endless configurará pantallas de alto DPI para ejecutar todo el escritorio con una resolución máxima de 1920 × 1080 (Full HD), ya que el sistema operativo Endless no admite actualmente el escalado de resolución de las aplicaciones. Puedes seleccionar manualmente una resolución más alta, pero algunas partes del escritorio se volverán muy pequeñas.

Periféricos: La mayoría de mice y teclados deben funcionar, pero las pantallas táctiles para portátiles y los dispositivos de entrada especializados, como joysticks, tabletas, etc., pueden no funcionar correctamente.

Tarjetas inalámbricas: La mayoría de las tarjetas inalámbricas de Intel trabajarán, así como ciertas tarjetas Atheros, Broadcom, y Realtek, pero no todos los modelos son compatibles.
Algunos dispositivos compatibles con el controlador ‘brcm80211’ deben funcionar, pero los dispositivos que requieren el controlador ‘b43’ o ‘wl’ no son compatibles. Si su hardware inalámbrico no es compatible, le recomendamos que utilice un adaptador Wi-Fi USB, un cable de red con cable o una conexión a su teléfono móvil con un cable USB.

Hay miles de computadoras disponibles provenientes de de docenas de diferentes fabricantes. Incluso si tu computadora cumple con los requisitos anteriores, podrías ver problemas menores con suspensión / reanudación, Bluetooth, sonido, cámaras web, teclas de acceso rápido (como modo de avión, teclas de volumen, etc.) y compatibilidad con touchpad para algunos modelos específicos. Si se ve afectado por problemas de compatibilidad de hardware, comuníquese con nosotros en nuestra comunidad.

Instalación & Descarga de Endless OS https://support.endlessm.com/hc/es/sections/115000422446-Instalaci%C3%B3n-Descarga-de-Endless-OS

Ejecute Peanut varias veces en un PC

Usted Puede Ejecutar Peanut varias veces en un PC Incluso Si Tiene La Version 2.2.5 Puede Scanear tantas salas como Software Tenga Abierto

La Version 2.2.5 Puede Descargarla Aqui:https://software.pa7lim.nl/peanut/BETA/Peanut-v2.2.5.msi.zip

Para Hablar Por Cualquiera De Las Salas Abiertas Solo Vamos A La Ventana Correspondiente Y Le Damos A La Barra Del PTT… (No Seleccionar En Configuracion SpaceBar PTT De Lo Contrario Cuando Pulse Space Se Pulsaran Todos Los Peanut!!!)

Pueden visitar http://peanut.pa7lim.nl/ para el tráfico… 📞la página De Registro En Peanut Esta AQUI https://register.peanut.network/ 📒El Listado De Salas Aqui http://peanut.pa7lim.nl/rooms.html

Si Tienes Dudas Tenemos Nuevo Canal De Soporte En Telegram Para Peanut!!!!!! https://t.me/joinchat/EsHcbVc2Cw9Uyw1eUOetGg

Descarga de la lista de contactos de DMR Anytone Y Alinco

Aquí puede descargar una lista actualizada de contactos de radio digital para diferentes programas de servicio de radios móviles. Procesamos todos los contactos de radioid.net cada hora y generamos los archivos a continuación. ¡Las descargas son gratuitas y siempre lo serán!

MarcaModelosNotasEnlace de descarga
AnytoneAT-D868UV, AT-D878UVConfiguración de visualización predeterminada.Descargar
AnytoneAT-D868UV, AT-D878UVIndicador de llamada basado en la configuración de pantalla.Descargar
AlincoDJ-MD5TGP, DJ-MD5TConfiguración de visualización predeterminada.Descargar

* Tenga en cuenta que los cambios realizados en la página de radioid.net pueden tardar varias horas en reflejarse en nuestras listas.

* Se planean filtros de país y más modelos.

* 8/1/2019 – Se corrigió el error de importación.

Cortesia BY CX8BIT – Montevideo, Uruguay

Micrófono Bluetooth Tipo Handy Para Anytone AT-578UV

Imagine un mundo donde un micrófono Bluetooth tiene una pantalla LCD (opción) y puede controlar la radio cuando está en una instalación remota. Bueno, esas ideas se realizarán durante 2019 o deberían ser con el lanzamiento de un micrófono Bluetooth opcional con pantalla para radios DMR Anytone nuevo AT-578UV,.

Especificaciones De Transceptor móvil AT-D578UV PRO

Transceptor móvil bibanda DMR para radioaficionados.
Con GPS/APRS, bluetooth y roaming.

VHF: 144~146 MHz. / UHF 430~440 MHz.
Full duplex VU, UV, UU, VV
Dual RX (Analógico + DMR o Analógico + Analógico)
VHF 55 W / UHF 40 W
ETSI DMR compatible Tier I y Tier II
Hasta 250 IDs personales
250 zonas
200.000 contactos digitales
10.000 grupos de conversación digital
4000 canales
GPS – APRS
Roaming
Bluetooth
Detección automática de señal analógica / digital
Función de repetidor de banda cruzada
Pantalla TFT color 1.77�
Función VOX
CTCSS, DCS; DTMF, 2TONE, 5TONE
Muestra ID DMR, nombre, población, país del corresponsal
Grabación y reproducción digital
Alarma emergencia con datos GPS

Dimensiones: 188 x 141 x 40 mm
Peso: 1.04 Kgs. (sin accesorios)

INCLUYE
1 x Transceptor móvil AT-D578UV PRO
1 x Micrófono de mano
1 x Cable de alimentación con portafusibles
1 x Cable de programación USB
1 x Soporte de montaje para coche
1 x Fusible de recambio
1 x Tornillería

Precio 378e En https://www.mediaglobe.it/index.php?route=product/product&product_id=8020&search=ANYTONE+AT-D578UV&description=true&category_id=0&sub_category=true

Nuevo XLX215 Se Une A La Red D-Star Spain

El Dashboard Se Encuentra Aqui:http://xlx215.xreflector.es/

Nuevo XLX215 Se Une A La Red D-Star Spain En El Modulo Nacional D

El Dashboard De La Red D-Star Spain Se Encuentra Aqui: http://dstar.xreflector.es/

Dispone De Un Modulo Para YSF El Modulo Es El C El Numero De YSF Es El 36436 Para Que Aparezca En La Pi-Star Y otras Imagenes Teneis Que Hacer Update Para Que Descarge El Fichero De Los Nuevos YSF….

En Peanut Buscarlo Por La Sala DCS018D Que Es La Que Estan Interconectados Con Toda La Red D-Star Spain Inlcuido El REF075B !!

El SYSOP Y Host Por Manuel EA7JRS

Instalacion Por EA7IYR

NXDN – El «Nuevo» Protocolo Digital Para Los Radioaficionados Con Mucho Espacio Extra.

NXDN – el «nuevo» protocolo digital para los radioaficionados con mucho espacio extra.

El protocolo nxdn es un proyecto compartido entre icom y kenwood que hace unos años se pusieron alrededor de una mesa y decidieron unir los esfuerzos para realizar un protocolo de «banda estrecha» (6,25 Khz, menos ancho de banda más canales Disponibles) que tenga un rendimiento de audio y una robustez comparable a los protocolos civiles de la competencia que utilizan 12,5 Khz.
Las radios icom que transmiten en «Digital» Nxdn se comercializan con el nombre das y los modelos se reconocen porque normalmente terminan con la letra D (por ejemplo. IC-Fxxxxd).
En cambio, las radios kenwood son para la mayor parte «Multiprotocolo» y tienen la posibilidad de utilizar el protocolo nxdn, el protocolo dmr o el protocolo p25.

los servidores del equipo DMRplus Contamos con una nueva version del primer reflector del mundo creado en el 2016 con la llegada de DV4Mini (https://radiodigital.ure.es/foro/viewtopic.php?t=302)

https://radio.xreflector.es/wp-content/uploads/2019/12/nxdn-1024x497.jpg

Este reflector cuenta con 100 salas.. como los servidores FCS,YCS,P25 Y Demas del equipo DMRPlus.. La Sala Para España Es La 14..

El Dashboard Se Encuentra AQUI: http://nxd001.xreflector.net/nxd/

Tambien Disponemos De Otro Reflector NXDN Para Sistemas MMDVM Y Demas Que Esta Conectado A La Multired Multiprotocolo BM2140 & DMRPlus4370(https://radio.xreflector.es/2019/09/22/dmrplus-brandmeister-multiprotocol-system/)

El Dashboard Se Encuentra Aqui:http://nxdn.xreflector.es/

Existe Una Version De La Anytone AT-D578UV Con NXDN

Funciones AT-D578UV:
• Modo de trabajo: dúplex completo en UU, UV, VV
• True-2-slot: proporciona comunicación de 2 slots que permite 2 rutas de conversación en 1 frecuencia; Cumpla con MOTOTRBO Tier I&II. (Solo para DMR)
• Potencia: VHF 60W / 25W / 10W; UHF 50W / 25W / 10W
• Autodetección digital o analógica.
• 4000 canales + VFO; 150,000 contactos
• Gerente de contacto de soporte
• Pantalla: LCD a color TFT de 1.77 pulgadas, pantalla dual; modo de espera dual; doble PA
• Ancho de banda: 12.5K / 25K (analógico); 12,5 K (DMR); 6.25K (solo para D578UVII dPMR y NXDN) <<<<<<<<<<<<<<<<<<<<<<
• CTCSS / DCS fijo y definido codificar y decodificar
• DTMF / 2TONE / 5TONE codificar y decodificar
• Cuatro frecuencias de tono-pluse diferentes.
• Llamada individual / grupal / total
• Indicador de icono o mensaje de voz cuando se conecta con el repetidor
• Mostrar el identificador de llamadas y el nombre
• Cifrado mejorado; Selección de zona
• SMS a través del teclado, llamada / texto de un toque
• Función ANI e ID PTT
• Alarma de emergencia (con transmisión de datos GPS)
• Grabación de voz más de 500 horas (opcional)
• APRS / Roaming / GPS / Bluetooth (opcional)

Tienen Una Lista De NXDN Para Pistar Aqui:http://www.pistar.uk/nxdn_reflectors.php

NXDN NumberDescriptionTG DirectDMR2NXDN via
DMRGateway
420Super Freq 420 TG 420TG 7000420
505VKCore, 505 TG 505TG 7000505
530New Zealand, 530 TG 530TG 7000530
1200Florida, 1200 TG 1200TG 7001200
2503RU DMR TG2503 TG 2503TG 7002503
5057VK7 TAS, 5057 TG 5057TG 7005057
50599BM NXCore bridge, 50599 TG 50599TG 7050599
10200North America, 10200 TG 10200TG 7010200
26810Portuguese speaking test, 10268 TG 26810TG 7026810
10301Spanish speaking, 10301 TG 10301TG 7010301
10302NXDN 10302 Multimode BM 21461 EA Spain TG 10302TG 7010302
10303Italian speaking, 10303 TG 10303TG 7010303
10304REM-ADER Spain Group, 10304 TG 10304TG 7010304
10400Pacific, 10400 TG 10400TG 7010400
20000Europe, German speaking, 20000 TG 20000TG 7020000
23551NXDN Scotland, 23551 TG 23551TG 7023551
25000CT NXCore, 25000 TG 25000TG 7025000
25641Russia NXDN Net, 25641 TG 25641TG 7025641
26000Poland, 26000 TG 26000TG 7026000
28299America-Ragchew, 28299 TG 28299TG 7028299
30639NorCal-Bridge / Multimode-NXDN, 30639 TG 30639TG 7030639
31010Alabama-Link, 31010 TG 31010TG 7031010
31088Colorado HD, 31088 TG 31088TG 7031088
31092Connecticut Chat, 31092 TG 31092TG 7031092
31137Kingsland Digital Link TG 31137TG 7031137
31171Illinois, 31171 TG 31171TG 7031171
31188Southern Indiana, 31188 TG 31188TG 7031188
31340Central New Jersey, 31340 TG 31340TG 7031340
31403Oklahoma Link, 31403 TG 31403TG 7031403
31444Rhode Island Digital Link, 31444 TG 31444TG 7031444
31665TGIF Network, 31665 TG 31665TG 7031665
31672Pi-Star NXDN Reflector, 31672 TG 31672TG 7031672
31777DX-LINK SYSTEM, 31777 TG 31777TG 7031777
40721Fusion Canada Fr /Wires-x /Ysf /Nxdn Network TG 40721TG 7040721
46000China, 46000 TG 46000TG 7046000
50525DMR TG50525 bridge, 50525 TG 50525TG 7050525
52000Thailand DTDXA XLX520N, 52000 TG 52000TG 7052000
53099New Zealand, 53099 linked to BM TG 53099 TG 53099TG 7053099
65000World Wide, 65000 TG 65000TG 7065000
65208French-Test, 65208 TG 65208TG 7065208
30233023 Ontario Crosslink TG 3023TG 7003023
21402140 DMRplus BM Multi TG 2140TG 7002140
22252225 IT Tuscany TG 2225TG 7002225
2146521465 ADER Multimode TG 21465TG 7021465
2224522245 IT PIEDMONT GDO TG 22245TG 7022245
22492249 IT SICILIA TG 2249TG 7002249
914914 Latin America TG 914TG 7000914
9999DisconnectTG 9999TG 7009999

NXDN es un estándar abierto para sistemas de radio móviles terrestres públicos , es decir, sistemas de radios bidireccionales ( transceptores ) para comunicación de voz bidireccional de persona a persona. Fue desarrollado conjuntamente por Icom Incorporated y Kenwood Corporation . Es un sistema digital avanzado que utiliza modulación FSK que admite transmisión y datos encriptados , así como transmisión de voz. Al igual que otros sistemas móviles terrestres, los sistemas NXDN utilizan las bandas de frecuencia VHF y UHF .

Icom implementa NXDN en su sistema IDAS [1] y Kenwood como NEXEDGE; [2] Kenwood e Icom ahora ofrecen equipos de doble estándar que son compatibles con el estándar europeo dPMR . [3] [4]

NEXEDGE NXDN Portátil de mano

Contenido

historia

Icom y Kenwood comenzaron su colaboración en 2003. El protocolo NXDN se anunció en 2005, y los productos compatibles con NXDN aparecieron por primera vez en 2006. [5]

La interfaz aérea común NXDN (CAI) fue aceptada en la reunión de la Comisión de Estudio 5 (SG5) del Sector de Radiocomunicaciones de la Unión Internacional de Telecomunicaciones (UIT-R) celebrada en noviembre de 2016 y en el informe M.2014-3 publicado en febrero de 2017 como internacional sistema móvil digital terrestre .

aplicaciones

El protocolo NXDN y los productos de comunicaciones en los que se utiliza están destinados a sistemas comerciales de radio móvil terrestre privada (PLMR) [6] y de seguridad pública. La tecnología cumple con el mandato de la Comisión Federal de Comunicaciones de los EE. UU. (FCC) que exige que todos los sistemas de comunicaciones cubiertos por las regulaciones de la Parte 90 usen tecnología de banda estrecha antes del 1 de enero de 2013. Las regulaciones de la Parte 90 especifican un ancho de banda de 12.5 kHz, pero la FCC «insta a los licenciatarios a considerar migrar directamente a la tecnología de 6.25 kHz en lugar de adoptar primero la tecnología de 12.5 kHz y luego migrar a la tecnología de 6.25 kHz «. La FCC» establecerá rápidamente un cronograma para la transición a la tecnología de banda estrecha de 6.25 kHz «. [7]

Características técnicas

NXDN utiliza la tecnología de división de frecuencia, acceso múltiple (FDMA) en la que diferentes flujos de comunicación están separados por frecuencia y se ejecutan simultáneamente. Los sistemas de división de tiempo y acceso múltiple (TDMA) combinan los flujos de comunicaciones en un solo flujo en el que la información de los diferentes flujos se transmite en asignaciones de tiempo intercaladas o «slots». Los sistemas de división de código y acceso múltiple (CDMA) permiten a muchos usuarios compartir una asignación de espectro común mediante el uso de técnicas de espectro expandido .

El canal NXDN básico es digital y puede ser de 12.5 kHz o 6.25 kHz de ancho. Los sistemas de doble canal de 6.25 kHz se pueden configurar para ajustarse dentro de un canal de 12.5 kHz. Esto efectivamente duplica la eficiencia del espectro en comparación con un sistema FM analógico que ocupa un canal de 12.5 kHz. La arquitectura de NXDN es tal que dos canales NXDN, dentro de un canal de 12.5 kHz, por ejemplo, pueden asignarse como voz / voz, voz / datos o datos / datos. A partir de 2012, esta capacidad no se puede implementar en hardware disponible comercialmente en frecuencias simplex o «talkaround», sino solo a través de repetidores.

Los sistemas que usan NXDN también admiten equipos mixtos de FM analógico y NXDN digital, incluidas las comunicaciones directas de radio a radio. Esto permite a los propietarios del sistema migrar a un sistema digital de banda estrecha sin reemplazar todo el sistema a la vez. El equipo NXDN está actualmente aceptado por el tipo FCC para su uso en bandas VHF (137-174 MHz) y UHF (406-512 MHz).

Los datos se transmiten utilizando la modulación por desplazamiento de frecuencia de 4 niveles (FSK). NXDN utiliza el codificador de voz AMBE + 2 ( códec ) para audio digital. [8] Esta combinación proporciona una mejor calidad de voz de señal débil que para FM analógica. Para una potencia de transmisor equivalente, se representa que NXDN tiene un rango más amplio y características de ruta múltiple ligeramente mejores que la FM analógica en entornos de RF típicos, específicamente en el umbral SINAD de 12 dB. La velocidad de transmisión es de 4.800 bit / s.

Los siguientes designadores de emisiones de la FCC se aplican a las transmisiones NXDN: [9]

  • 8K30F1E Voz digital monocanal de 12.5 kHz
  • 8K30F1D 12.5 kHz de datos digitales de un solo canal
  • 8K30F1W 12.5 kHz de un solo canal digital de voz y datos
  • 4K00F1E 6.25 kHz voz digital monocanal
  • 4K00F1D 6.25 kHz datos digitales de un solo canal
  • 4K00F1W 6.25 kHz de un solo canal de voz y datos digitales
  • ID de CW analógico de canal único 4K00F2D 6.25 kHz

Funciones de aplicación

El protocolo NXDN proporciona soporte para las siguientes funciones. La implementación de las funciones y las interfaces de nivel de usuario a través de las cuales se accede y utiliza puede variar según el fabricante.

  • Cifrado :
  • Paginación e informes de estado: radio a radio y envío a radio
  • Alias ​​de usuario: 65.545 ID de grupo e ID de usuario diferentes
  • Hombre caído y llamada de emergencia
  • Funciones de gestión remota de radio: aturdir / matar / revivir y monitor
  • Programación por aire
  • Over the Air Alias
  • Interfaz con aplicaciones de terceros para; Paginación a la radio, ubicación GPS, terminales de datos de taxi, seguimiento en el edificio

Calidad de audio

En todos los esquemas de compresión con pérdida , las compensaciones se realizan en calidad de reproducción de voz a cambio de minimizar la tasa de bits sin procesar de la transmisión. Esto conduce a artefactos y compromisos de respuesta de frecuencia en el habla reproducida. Los codificadores y otros esquemas de compresión que están altamente optimizados para el habla a menudo no son adecuados para el audio que no es de voz, como la música o los datos con clave de cambio de frecuencia . El uso de un codificador inapropiado generalmente da como resultado la creación de distorsiones y artefactos en el audio reproducido.

La calidad de reproducción de audio de los sistemas de comunicaciones IDAS y NEXEDGE depende del rendimiento del códec de voz AMBE + 2 utilizado por NXDN. La familia de codificadores de voz AMBE ha sido sometida a pruebas comparativas y se ha determinado que es adecuada para los usos previstos, principalmente radio móvil y aeronáutica. El codificador de voz AMBE + 2 también se ha seleccionado para su uso en la familia de radios Motorola MOTOTRBO, así como en los sistemas DMR de Hytera y el sistema de radio móvil Project 25 (P25). Los siguientes informes y documentos son descripciones de evaluaciones de laboratorio y ambiente de AMBE + 2 y otros vocoders de voz. [11] [12] [13]

Los compromisos en la calidad de audio son inherentes al uso de cualquier codificador de voz basado en un libro de códigos , particularmente cuando se usa en condiciones de alto ruido de fondo. Se están realizando mejoras incrementales en los algoritmos, lo que puede conducir a diferencias en el rendimiento incluso mientras el método básico permanece sin cambios. En los Estados Unidos, el laboratorio de Investigación de Comunicaciones de Seguridad Pública del Departamento de Comercio informa regularmente sobre el progreso en este campo. Si bien su trabajo se refiere específicamente a las radios del Proyecto 25 , es directamente aplicable a cualquier sistema que utilice codificadores de excitación multibanda similares. [14]

NXDN Forum

El Foro NXDN se formó para promover el protocolo NXDN en América del Norte y del Sur. Los miembros del foro son:

Nuevo IPSC2 Versión A.01.05

Nuevo ipcs2 versión A.01.05

fixed
IPSC2 YCS Link funciona ahora también en TS2

fixed
IPSC2 TS2 bMaster + TGs donde no se transfirió a bMaster + en el repetidor MOTOROLA

RECORDAR El Tutorial Para Conectar A DMR+ Esta Aqui:https://radio.xreflector.es/2020/01/03/nuevo-tutorial-para-conectar-a-dmr/

Cualquier Duda Tenemos Por Fin Grupo Oficial De Soporte En Telegram Aqui:
https://t.me/joinchat/EsHcbRVkCritHTR10NB3BQ
